Ein großes Modul für mehr Ertrag auf einer festen Fläche
Mit 400 W ist dieses starre monokristalline Modul für Vorhaben gedacht, bei denen Platz für ein großes Format vorhanden ist: das Dach eines Hauses oder einer Garage, ein Gartenhaus, eine Werkstatt, ein Stall oder ein Bodengestell. Ein einzelnes Modul liefert bereits eine beachtliche Leistung; mehrere lassen sich kombinieren, wenn das geplante System es zulässt und die Grenzen von Regler oder Wechselrichter eingehalten werden. Legen Sie deshalb die elektrische Planung fest, bevor Sie mehr als ein Modul kaufen.
Montage und Befestigung

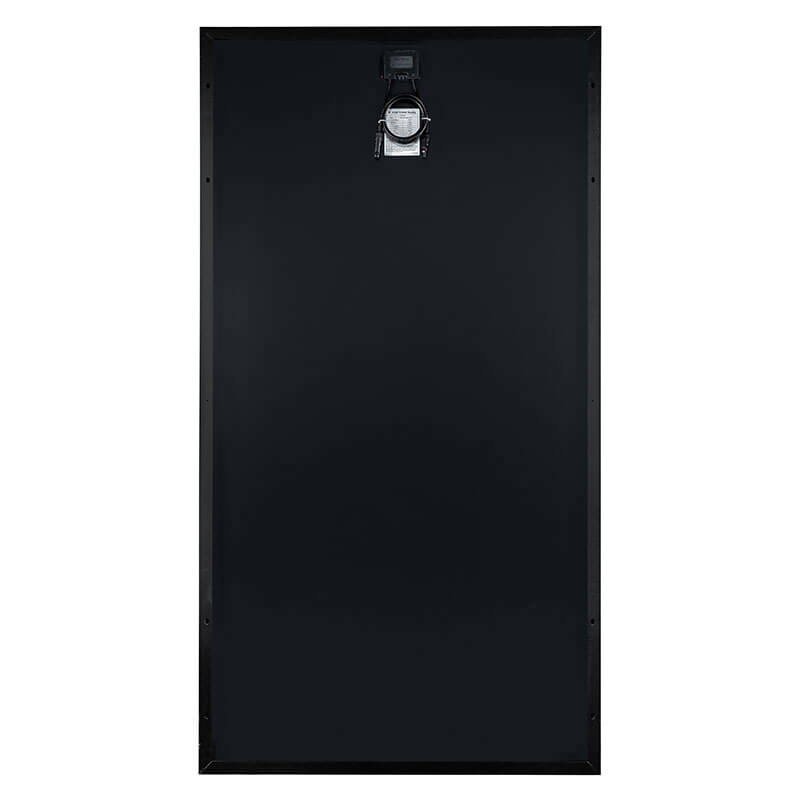

Das Modul wiegt 20,5 kg und misst 1906 x 1043 x 35 mm; die Handhabung gelingt zu zweit, besonders in der Höhe oder bei Wind. Der Aluminiumrahmen nimmt die Befestigungen einer zu Ihrem Dach oder Gelände passenden Unterkonstruktion auf. Ein sinnvolles Vorgehen:
- Prüfen, ob die tragende Struktur Gewicht und Windlast aufnimmt.
- Eine Ausrichtung ohne dauerhafte Verschattung wählen.
- Das Modul auf Schienen oder einem Gestell für diese Maße befestigen.
- Die MC4-Stecker an einen passenden Regler oder Wechselrichter anschließen.
Der Anschluss an das Hausnetz oder an einen Schaltschrank gehört in die Hände einer Elektrofachkraft. Lassen Sie hinter dem Modul etwas Luft und verlegen Sie die Kabel ordentlich, damit sie nicht an scharfen Dachkanten scheuern.
Für Privatkunden
Strom für ein Nebengebäude, eine abgelegene Hütte oder eine teilweise Eigenversorgung, je nach Planung Ihres Installateurs. Auch eine naheliegende Wahl, wenn ein Dach eine lange, freie Fläche bietet.
Für Gewerbekunden
Landwirtschaftsbetriebe, Werkstätten oder kleine technische Anlagen, die mehrere baugleiche Module mit bekannten Abmessungen kombinieren möchten, was die Aufteilung von Schienen und Kabelwegen vereinfacht.
Aufbau

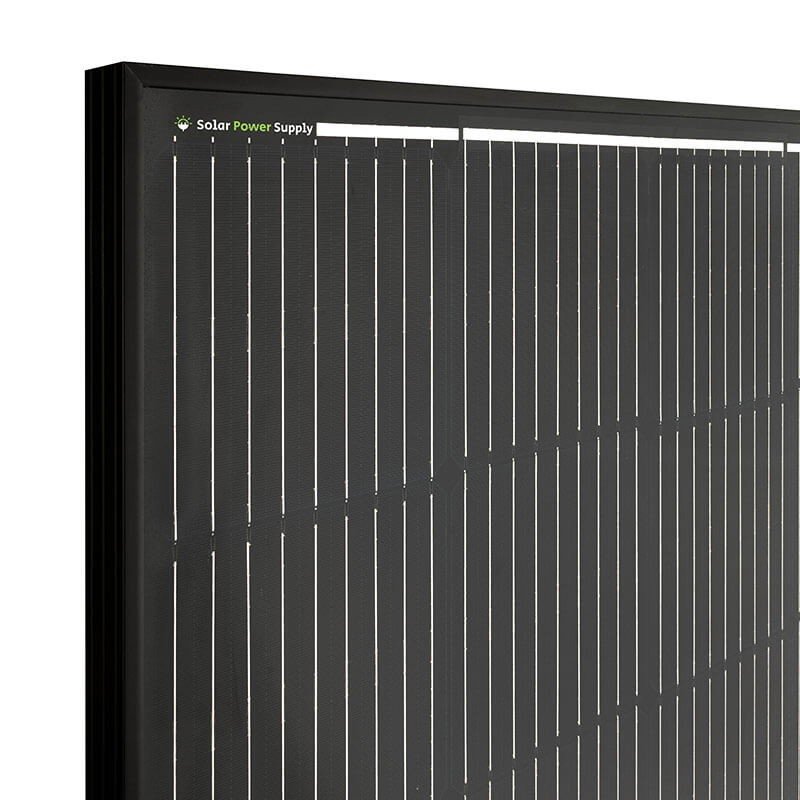

Die monokristallinen Zellen erreichen einen Wirkungsgrad von 20,1 %. Sie sind durch gehärtetes Glas geschützt und von einem Aluminiumrahmen umgeben; ein Wetterschutz ist angegeben. Der Ausgang erfolgt über MC4-Stecker, ein Format, das zwischen Solarmodulen und ihrem Zubehör weit verbreitet ist.
Stärken
- Hohe Einzelleistung von 400 W.
- Steifer Aluminiumrahmen, leicht zu befestigen.
- Gehärtetes Glas an der Vorderseite.
- Hohe Leerlaufspannung, nützlich für bestimmte Reihenschaltungen.
Technische Daten
- Leistung: 400 W
- Zelltyp: monokristallin, Wirkungsgrad 20,1 %
- Leerlaufspannung (Voc): 45,52 V
- Strom bei maximaler Leistung (Imp): 10,64 A
- Spannung bei maximaler Leistung (Vmp): 37,62 V
- Kurzschlussstrom (Isc): 11,27 A
- Ausgang: MC4-Stecker
- Witterungsbeständig: ja
- Abmessungen: 1906 x 1043 x 35 mm
- Gewicht: 20,5 kg
- Material: Aluminiumrahmen und gehärtetes Glas
Sicherheit
Ein beleuchtetes Modul erzeugt ununterbrochen Strom: Berühren Sie die Kontakte nicht, arbeiten Sie mit isolierten Handschuhen und trennen Sie Stecker erst, nachdem der Stromkreis lastfrei geschaltet wurde. Wählen Sie Kabel mit einem zum Kurzschlussstrom von 11,27 A passenden Querschnitt und beachten Sie die Spannungswerte Ihres Reglers. Betreten Sie das Glas niemals und sichern Sie das Modul gut, bevor Sie auf einem Dach arbeiten.
Pflege und Lagerung
Ein Abspülen mit klarem Wasser und ein weicher Schwamm genügen, um Staub oder Laub zu entfernen. Vermeiden Sie Hochdruckreiniger und scheuernde Werkzeuge. Lagern Sie das Modul vor der Montage flach oder aufrecht und gesichert an einem trockenen Ort, an dem nichts auf das Glas fallen kann.
