Erst dimensionieren: Was 78 W leisten können

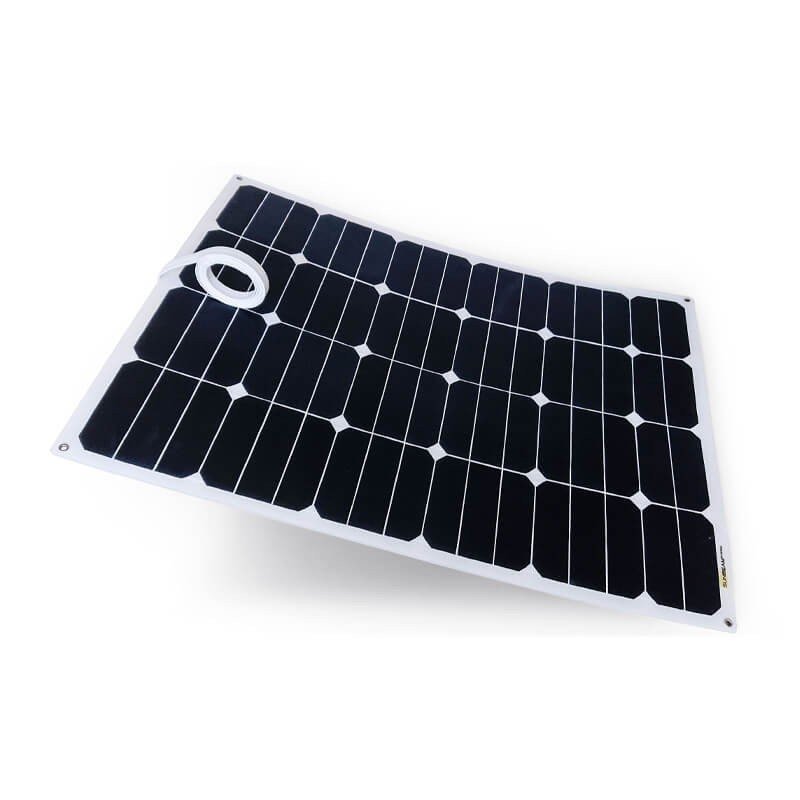

Ein Panel mit 78 W hat eine andere Aufgabe als ein Modul mit 110 W: Es zielt auf kleine Batterien und bescheidene Verbraucher, etwa Kabinenlicht, eine Pumpe mit geringer Leistung oder das Nachladen mobiler Geräte. Das SUNBEAMsystem Tough Optimized IQ verbindet diese Leistung mit einem Format von 83,8 x 54 cm und einem Gewicht von 2,2 kg. Die monokristallinen Sunpower-Zellen haben einen angegebenen Wirkungsgrad von 22,5 %. Addieren Sie vor der Wahl Ihren Tagesbedarf in Wattstunden und vergleichen Sie ihn mit dem, was ein Panel dieser Größe vernünftigerweise liefern kann.
Geeignete Vorhaben
Bootsausflügler, Besitzer kleiner Wohnwagen oder Anhänger und Nutzer einer abgelegenen Gartenhütte finden hier eine ergänzende Quelle. Gewerblich passt es zu einem kleinen Messgerät oder einem Fahrzeug, dessen Batterie in langen Standzeiten gehalten werden soll, vorausgesetzt der Regler ist kompatibel.
Was die Daten zur Bauweise sagen
Das Modul zählt zu den flexiblen Panels. Die Daten nennen eine Kabellänge von 1,5 m und das Fehlen von Befestigungsaugen. Oberflächenmaterial und Grad des Wetterschutzes werden nicht angegeben: Soll das Panel bei jedem Wetter draußen bleiben, lassen Sie sich das in der Herstellerunterlage bestätigen, bevor Sie es dauerhaft aussetzen.
Der Name Optimized IQ
Die Bezeichnung Optimized IQ gehört zum Modellnamen. Da in den Daten keine besondere Funktion beschrieben ist, schreiben Sie ihr keine zusätzlichen Fähigkeiten zu, ohne die Herstellerunterlage zu prüfen.
Montageabschnitte
- Ermitteln Sie die nötige Fläche: 83,8 x 54 cm, dazu Platz für das 1,5-m-Kabel.
- Meiden Sie Bereiche, in denen Antenne, Mast oder Kante Schatten werfen.
- Befestigen Sie das Panel nach Herstellerangaben.
- Schließen Sie einen passenden Laderegler und danach die Batterie an.
Der Anschluss an eine Hausinstallation ist Aufgabe einer Elektrofachkraft.
Stärken in Kürze
- 2,2 kg Gewicht, leicht zu bewegen oder zu verstauen.
- 19,72 V Spannung bei maximaler Leistung, eine nützliche Größe für die Reglerwahl.
- Mittleres Format, passend für beengte Plätze.
Technische Daten
- Leistung: 78 W
- Zellentyp: monokristallin Sunpower (22,5 % Wirkungsgrad)
- Leerlaufspannung (Voc): 23,12 V
- Spannung bei maximaler Leistung (Vmp): 19,72 V
- Strom bei maximaler Leistung (Imp): 3,98 A
- Kurzschlussstrom (Isc): 4,48 A

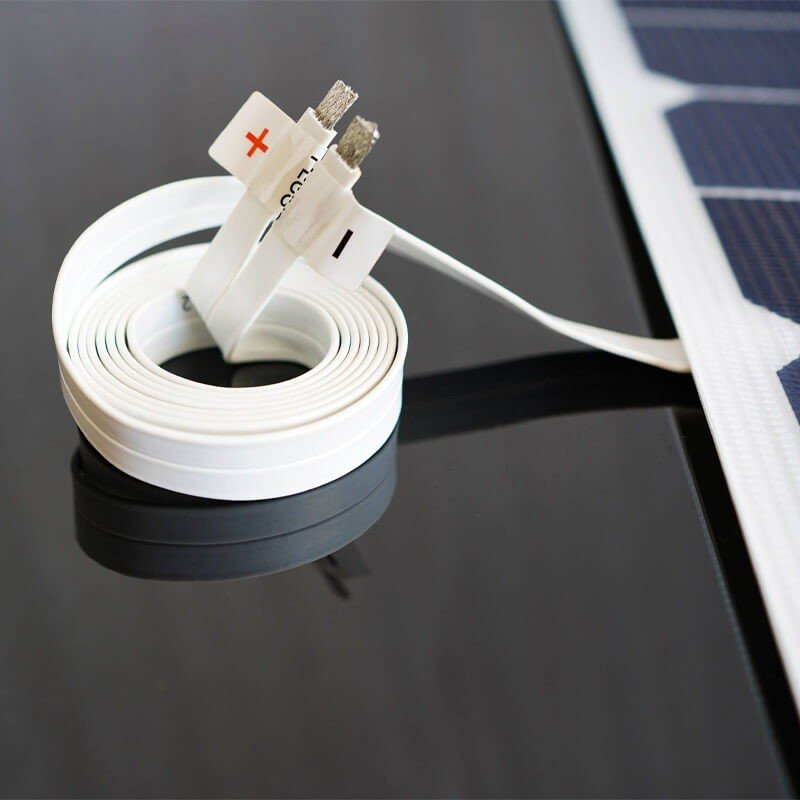

- Kabellänge: 1,5 m
- Befestigungsaugen: nein
- Abmessungen: 83,8 x 54 cm
- Gewicht: 2,2 kg
Sicherheit und gute Aufbewahrung
Das Modul erzeugt Spannung, sobald es beleuchtet wird, auch durch eine starke Lampe: Berühren Sie keine blanken Kontakte. Der Regler muss 23,12 V Leerlaufspannung verkraften. Reinigen Sie mit klarem Wasser und einem nicht scheuernden Tuch. Zwischen den Einsätzen lagern Sie das Panel flach, trocken und stoßgeschützt und wickeln das Kabel nicht zu eng auf. Prüfen Sie Kabel und Anschlüsse gelegentlich, denn eine Scheuerstelle repariert man besser früh als nach einem Defekt. Wer das Panel häufig wechselnd einsetzt, etwa mal auf dem Boot und mal am Anhänger, sollte sich einen festen Platz für Kabel und Zubehör einrichten, damit nichts verloren geht und der Aufbau jedes Mal gleich schnell gelingt.
