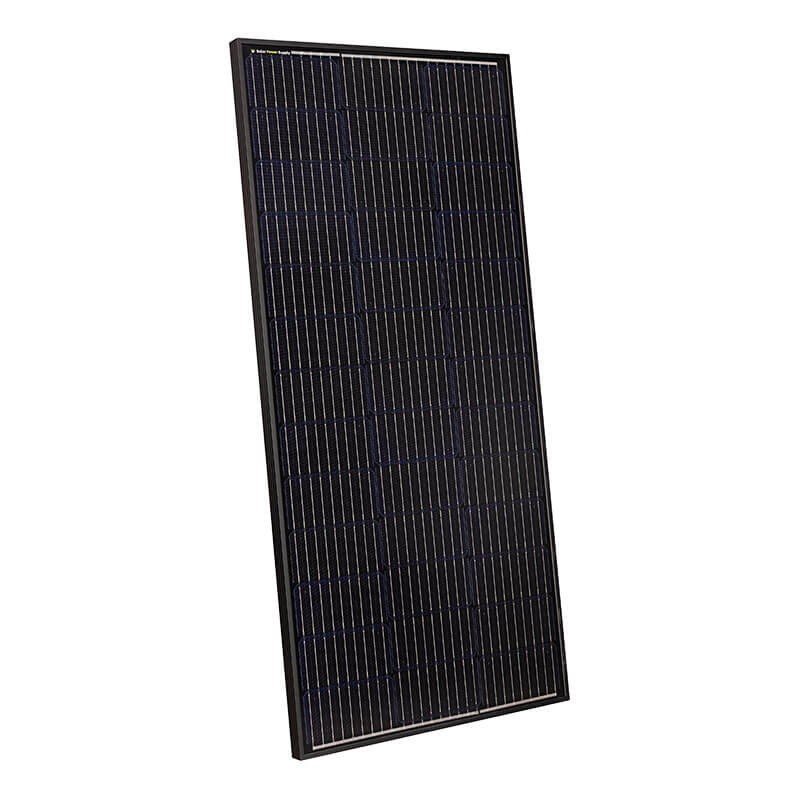

Ein unauffälliges Modul für kleine Flächen

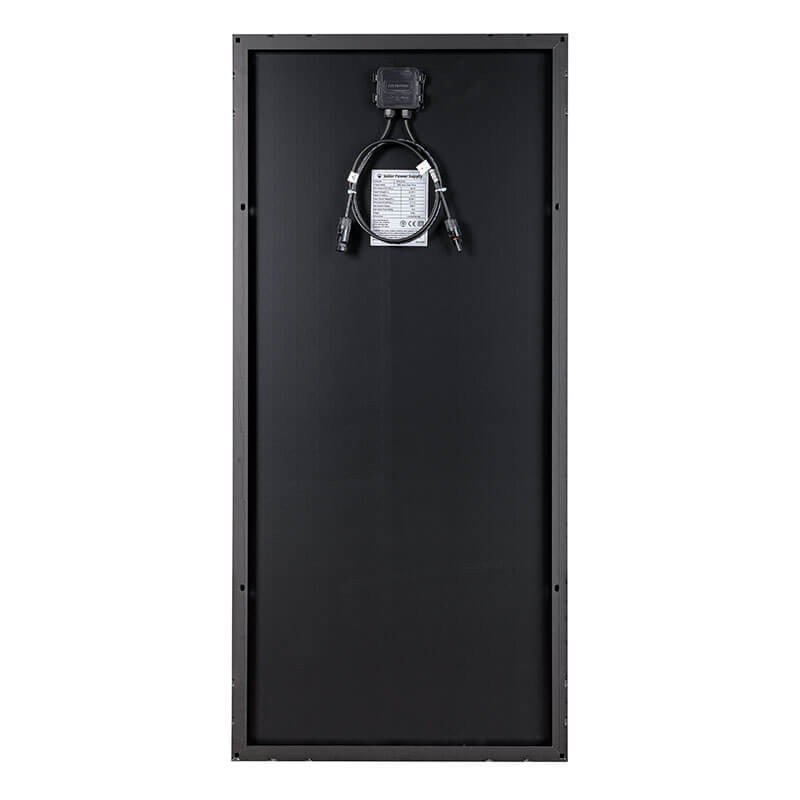

Mit 1145 mm Länge, 533 mm Breite und 6,5 kg auf der Waage passt dieses 120-W-Modul dorthin, wo ein großes Format nicht hinpasst: das schmale Dach eines Unterstands, der Rand einer Veranda, ein niedriges Gestell im Gemüsegarten, ein umgebauter Dachträger oder eine teilweise belegte Dachfläche. Es deckt bescheidene, wachsende Bedürfnisse ab, etwa die Beleuchtung eines Schuppens, das Laden einer kleinen Batterie oder die Versorgung sparsamer Geräte, und lässt Raum, später weitere Module zu ergänzen, falls sich der Plan ändert.
Wo und wie aufstellen
Ein Modul dieser Größe kann eine einzelne Person versetzen und befestigen, was Ausrichtungsversuche erleichtert. Einige nützliche Anhaltspunkte:
- einen Platz ohne Schattenwurf in den hellsten Stunden wählen;
- das Modul leicht neigen, damit Regen das Glas abspült;
- Klemmen vorsehen, die den Rahmen fassen, ohne ihn zu verformen;
- die Kabel vor Scheuern und direkter Sonne schützen.

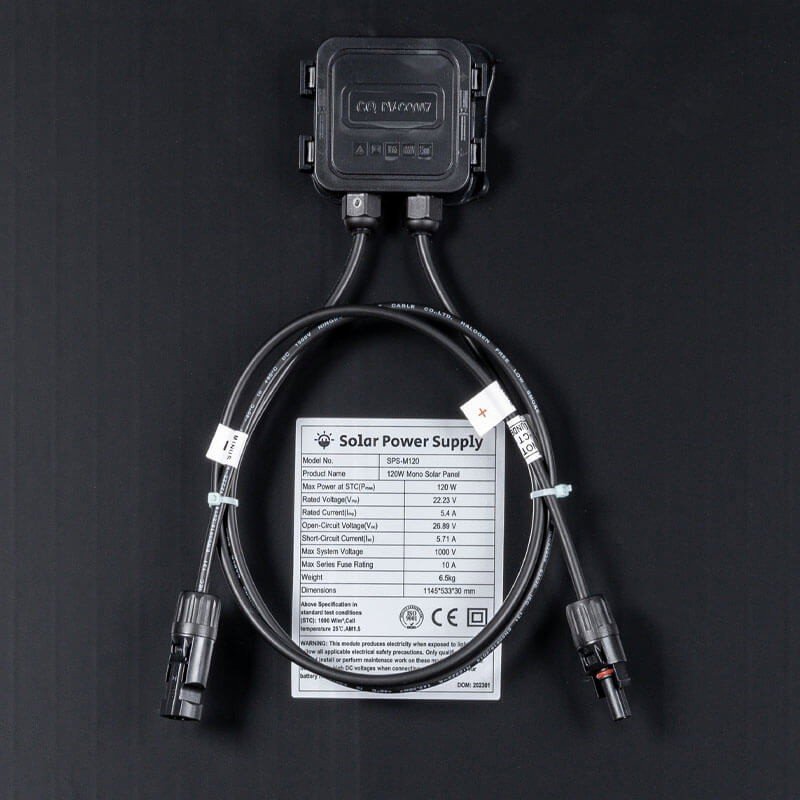

Über die MC4-Stecker lässt es sich an einen Laderegler anschließen. Vergleichen Sie vorher die Leerlaufspannung von 26,89 V und den Kurzschlussstrom von 5,71 A mit den Grenzen des Geräts und lesen Sie die Anleitung des Reglerherstellers. Befestigen Sie das Modul zuerst und schließen Sie die Kabel erst danach an, damit beim Nachjustieren der Halterung nirgends gezogen wird.
Im Alltag für Privatpersonen
Es eignet sich für kleine Unterstände, Wochenend-Wohnwagen oder Gartenanlagen, bei denen es nicht auf hohe Erträge ankommt und ein leichtes Modul im Winter abgenommen werden kann.
Im beruflichen Umfeld
Es kann einen abgelegenen Sensor, eine beleuchtete Beschilderung oder einen kleinen Technikschrank versorgen, sofern die Verträglichkeit gegeben ist, und ein einzelner Techniker kann es zwischen Einsatzorten umsetzen.

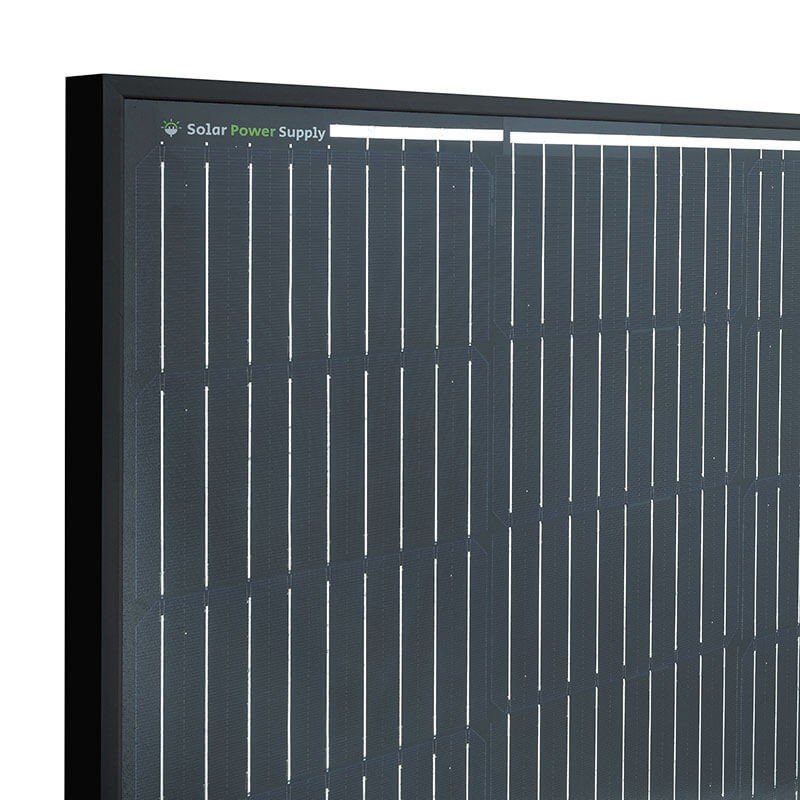

Materialien und Aufbau
Die monokristallinen Zellen erreichen einen Wirkungsgrad von 19,66 %. Das Ganze sitzt in einem 30 mm starken Aluminiumrahmen und ist mit gehärtetem Glas abgedeckt. Der Hersteller gibt einen Schutz gegen Witterung an, das Modul ist also dafür gedacht, nach der Montage im Freien zu bleiben.
Die Stärken im Überblick
- Kleines Format, einfach allein zu montieren.
- Gewicht von nur 6,5 kg.
- Zellwirkungsgrad von 19,66 %.
- Gängiger MC4-Anschluss.
Spezifikationen
- Leistung: 120 W
- Zellen: monokristallin, Wirkungsgrad 19,66 %
- Leerlaufspannung (Voc): 26,89 V
- Strom bei maximaler Leistung (Imp): 5,4 A
- Spannung bei maximaler Leistung (Vmp): 22,23 V
- Kurzschlussstrom (Isc): 5,71 A
- Ausgang: MC4-Stecker
- Wetterschutz: ja
- Abmessungen: 1145 x 533 x 30 mm
- Gewicht: 6,5 kg
- Material: Aluminiumrahmen und gehärtetes Glas
Sicherheitshinweise
Sobald es beleuchtet ist, erzeugt das Modul Strom: Berühren Sie die Kontakte nicht und decken Sie es bei Arbeiten an der Verkabelung mit einer blickdichten Plane ab. Wählen Sie Kabel, die zum angegebenen Strom passen, und halten Sie die Verbindungen aus dem Wasser. Stellen Sie sicher, dass die Halterung Windböen standhält. Der Anschluss an eine feste Hausinstallation muss von einer Fachkraft ausgeführt werden.
Wartung und Lagerung
Ein weiches, feuchtes Tuch genügt zur Reinigung des Glases; vermeiden Sie Scheuermittel. Bleibt das Modul eine Weile ungenutzt, lagern Sie es trocken und vor Stößen an den Rahmenecken geschützt. Prüfen Sie vor der erneuten Inbetriebnahme, ob die Kabelisolierung keine Risse zeigt.
