Wo gehört ein schwarzes Panel von 106 x 54 cm hin?

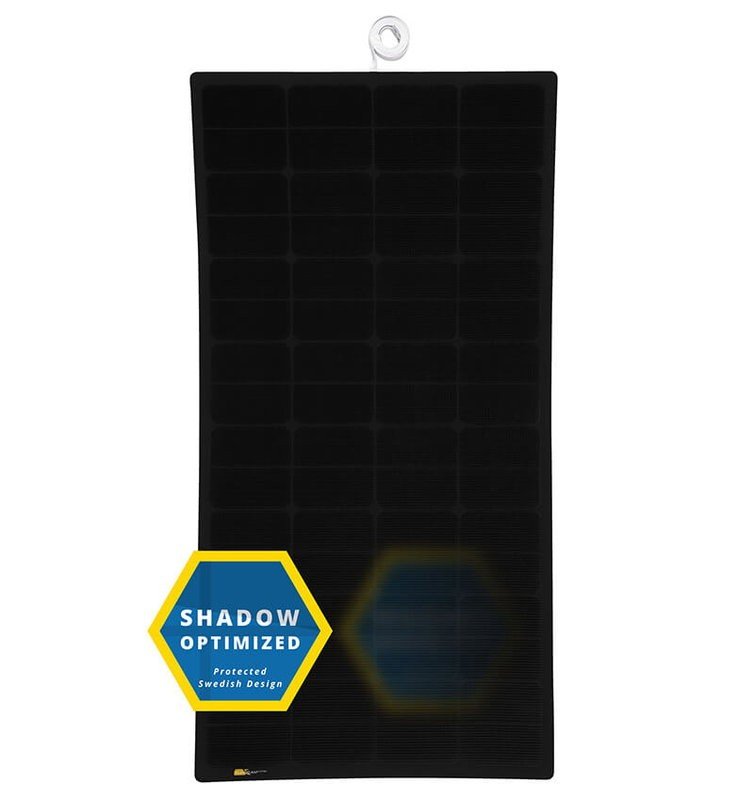

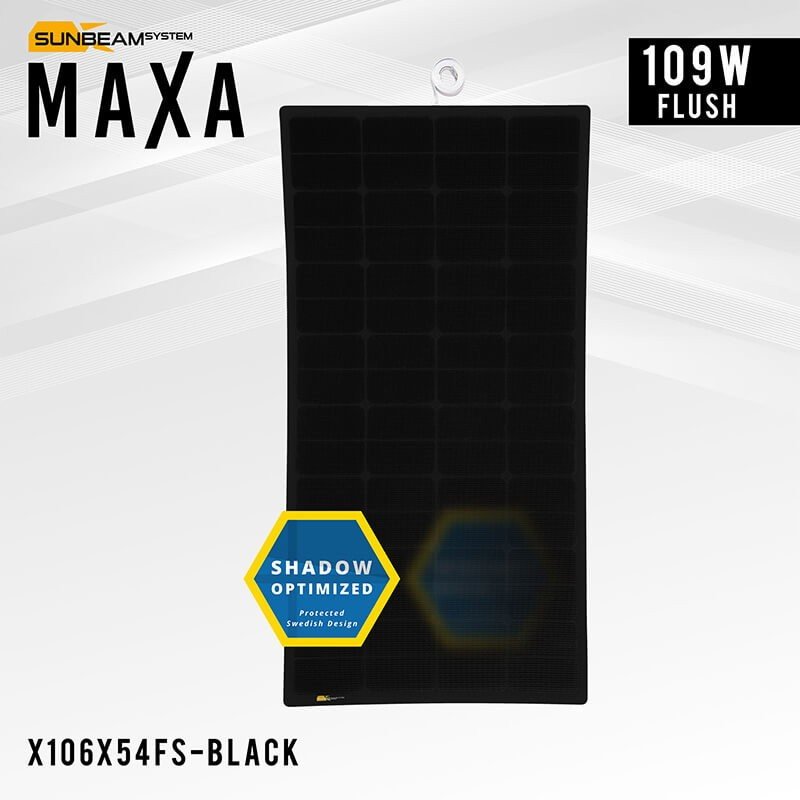

Bevor es um Watt geht, lautet die erste Frage bei einem flexiblen Modul: Wohin damit? Das schwarze SUNBEAMsystem Maxa Flush belegt 106 x 54 cm und wiegt nur 2 kg. Es eignet sich für gewölbte Dächer, Bootsdecks, feste Persenninge oder Kabinen ausgebauter Fahrzeuge, wo ein Aluminiumrahmen mit Glasfront zu aufwendig wäre. Die schwarze Farbe fällt auf dunklen Untergründen kaum auf. Die Leistung beträgt 109 W, mit monokristallinen Sunpower-Zellen und angegebenem Wirkungsgrad von 22,3 %.
Für wen und wofür
Bootseigner können es nutzen, um den Verbrauch von Kartenplotter oder Positionslichtern auszugleichen. Wer einen Van ausbaut, findet darin eine Quelle für eine kleine Komfortbatterie. Fahrende Handwerker können damit ein Arbeitsfahrzeug ausrüsten, um die Ladung einfacher Werkzeuge zu halten. In jedem Fall bestimmen Batterie und Regler, was die Anlage tatsächlich versorgen kann.
Material und Anschluss

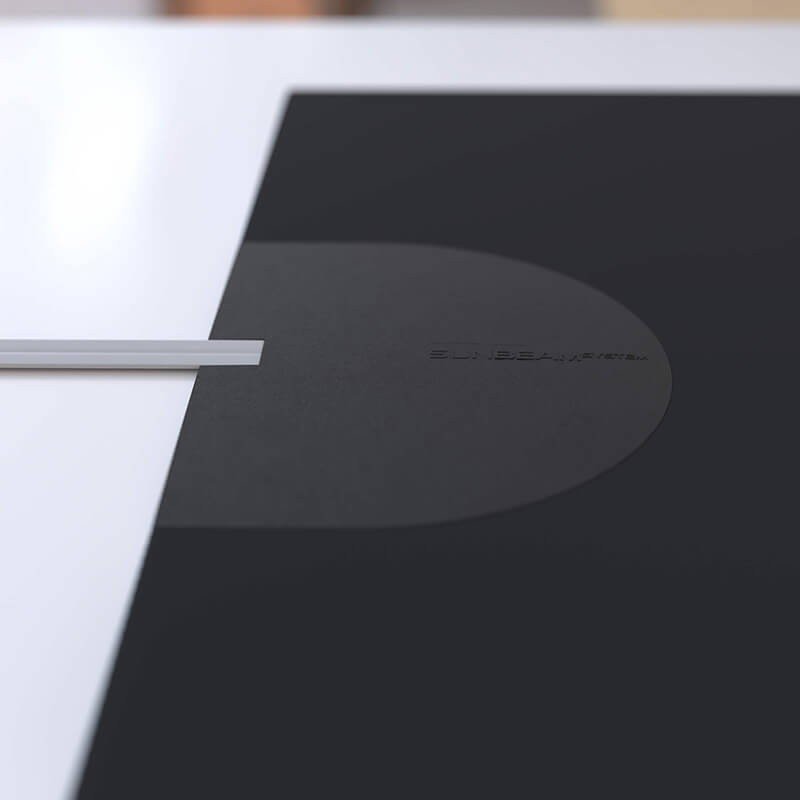

Die Vorderseite besteht aus flexiblem ETFE, und der Hersteller bezeichnet sie als vollständig wetterfest. Das Ausgangskabel, ein Flush Cable, ist 1,5 m lang und tritt flach aus dem Modul aus, wodurch die Bauhöhe an der Übergangsstelle gering bleibt.
Befestigung ohne Ösen
Dieses Modell besitzt keine Befestigungsaugen. Montieren Sie es daher nach den Verfahren, die der Hersteller für Ihren Untergrund empfiehlt; im Zweifel lesen Sie zuerst die Anleitung, bevor Sie bohren oder kleben.
Vorgehen
- Messen Sie die verfügbare Fläche: Das Panel braucht 106 x 54 cm, dazu Platz für den 1,5-m-Kabelweg.
- Beobachten Sie den Schattenwurf zu verschiedenen Tageszeiten.
- Befestigen Sie das Modul und schützen Sie die Kabelführung vor Scheuern.
- Verbinden Sie alles mit einem Laderegler und danach mit der Batterie.
Der Anschluss an das Stromnetz eines Wohnhauses muss von einer Elektrofachkraft ausgeführt werden.
Stärken des Modells
- Geringes Gewicht von 2 kg bei 109 W.
- Weiche Oberfläche, die leichte Wölbungen verträgt.
- Schwarze Ausführung für ein ruhiges Erscheinungsbild.
Technische Daten
- Leistung: 109 W
- Zellentyp: monokristallin Sunpower (22,3 % Wirkungsgrad)
- Leerlaufspannung (Voc): 21,70 V
- Spannung bei maximaler Leistung (Vmp): 18,43 V
- Strom bei maximaler Leistung (Imp): 5,92 A
- Kurzschlussstrom (Isc): 6,29 A
- Ausgang: Flush Cable (1,5 m)
- Befestigungsaugen: nein
- Wetterbeständigkeit: vollständig wetterfest
- Abmessungen: 106 x 54 cm
- Gewicht: 2 kg
- Material: flexibles ETFE
Sicherheit und Pflege
Ein beleuchtetes Modul steht unter Spannung: Lassen Sie die Kabelenden keinen Metallgegenstand berühren. Der Regler muss eine Leerlaufspannung von 21,70 V verkraften. Knicken Sie das Panel nicht scharf und betreten Sie es nicht, sofern der Hersteller nichts anderes angibt. Zum Reinigen genügen klares Wasser, ein weicher Schwamm und Trocknen an der Luft. Bauen Sie es für den Winter ab, lagern Sie es flach an einem trockenen Ort, ohne dass etwas darauf liegt. Prüfen Sie vor dem Wiederanschließen jede Saison Kabel und Isolierung und ersetzen Sie beschädigte Teile. Wer das Panel auf einem Boot nutzt, spült Salzreste nach dem Törn mit Süßwasser ab, bevor sie antrocknen.
