Le module le plus puissant de cette série souple

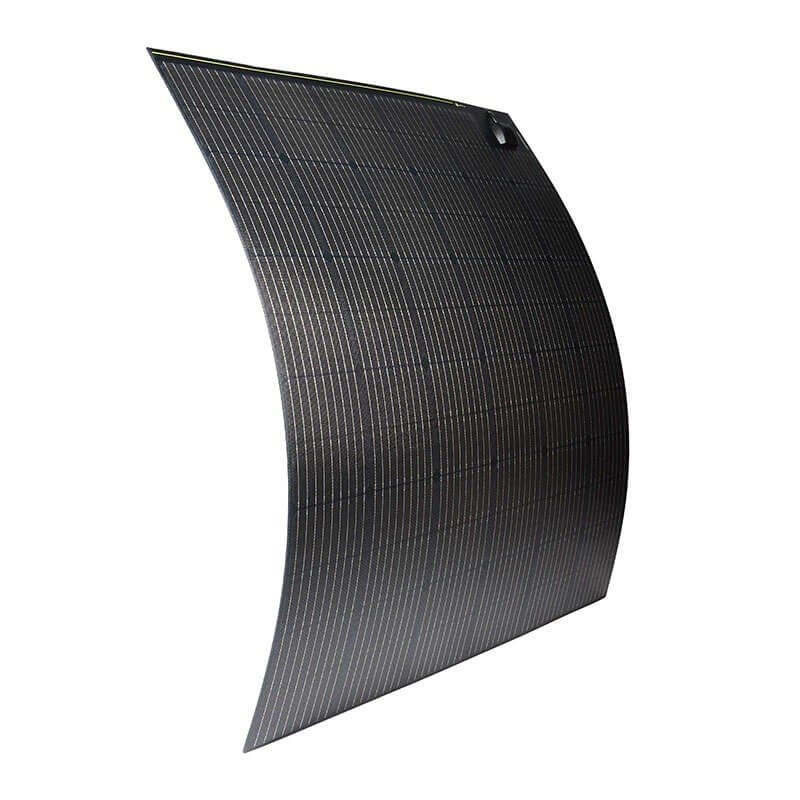

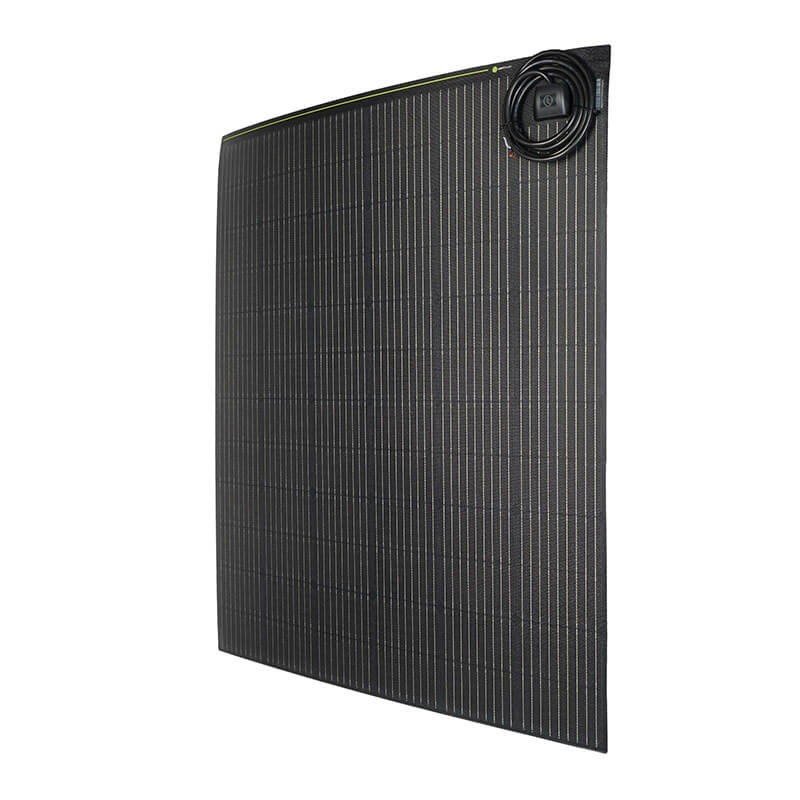

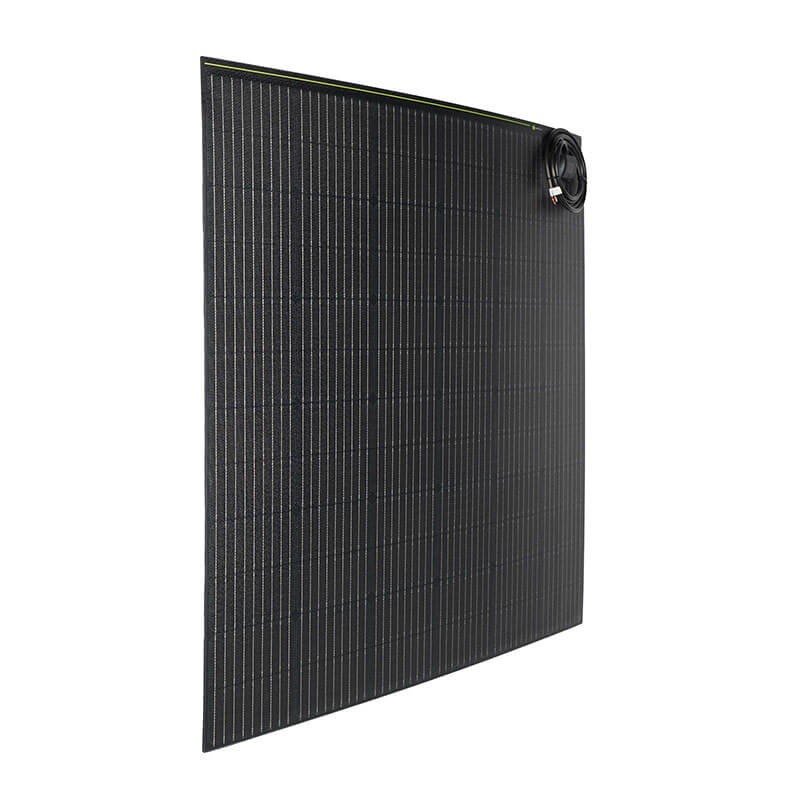

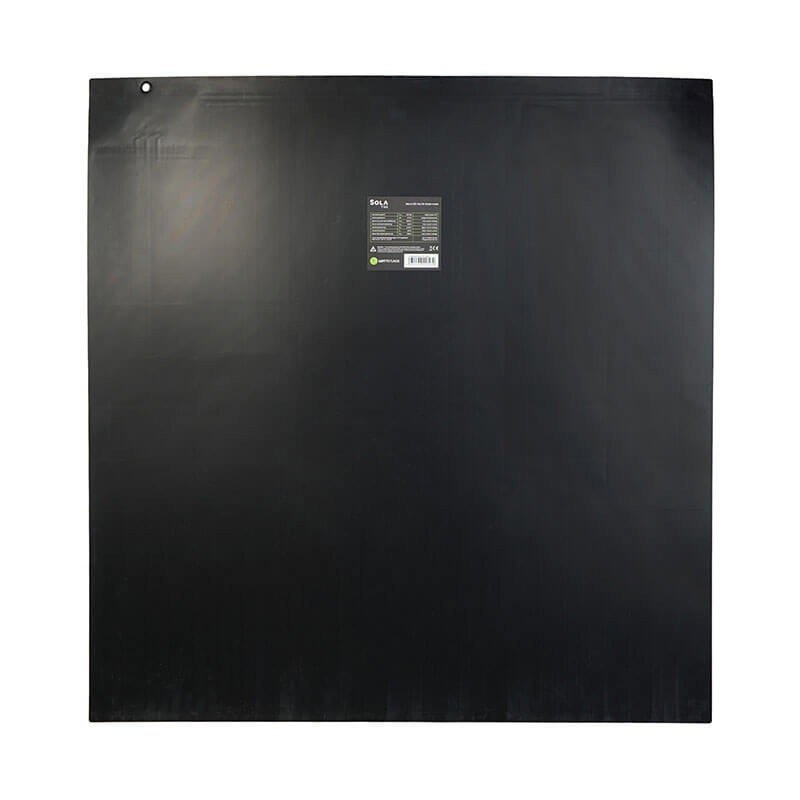

Avec 220 W, ce panneau flexible de Wattstunde rassemble sur une surface presque carrée de 1070 x 1035 mm la puissance que l’on obtiendrait autrement avec deux modules plus petits. Il s’adresse à ceux qui disposent d’une toiture dégagée et souhaitent limiter le nombre de câbles et de points de fixation. L’épaisseur de 3,1 mm et la structure souple facilitent la pose sur un support légèrement bombé.
Situations d’utilisation
Pour un usage privé
Sur le toit d’un camping-car ou d’un grand fourgon aménagé, un seul module de ce format peut suffire à alimenter la batterie de service et l’électroménager à basse consommation, selon les besoins de chaque équipage. Un voilier, une péniche ou un chalet sans réseau peuvent aussi en profiter.
Pour un usage professionnel
Les exploitants de remorques techniques, de postes de surveillance ou de petites stations isolées apprécieront de concentrer la production sur une seule pièce plutôt que sur plusieurs panneaux à raccorder.
Ce qu’indiquent les données
La tension à vide atteint 47,40 V et la tension à puissance maximale 39,50 V : le régulateur doit donc être choisi pour une entrée suffisamment haute. Le courant de court-circuit est de 6,01 A. Les cellules sont de type monocristallin Sunpower, avec un rendement annoncé supérieur à 22 %. Le module pèse 3,87 kg, bénéficie de l’indice IP67 et sort avec un câble de 2 m à connexion +/-.
Conseils d’installation
- Mesurez l’emplacement avec soin : le module est grand et ne doit pas dépasser du support.
- Demandez-vous si la surface supporte l’ajout de ces 3,87 kg et si elle est assez plane.
- Fixez le module en respectant les recommandations du fabricant pour les panneaux souples.
- Vérifiez que le régulateur accepte les valeurs ci-dessous avant de brancher quoi que ce soit.
Tout raccordement à une installation domestique relève d’un installateur qualifié.
Caractéristiques techniques
- Puissance : 220 W
- Type de cellule : monocristallin Sunpower, rendement supérieur à 22 %
- Tension à vide (Voc) : 47,40 V
- Tension à puissance maximale (Vmp) : 39,50 V
- Courant à puissance maximale (Imp) : 5,56 A
- Courant de court-circuit (Isc) : 6,01 A
- Sortie : +/-
- Longueur du câble : 2 m
- Protection contre les intempéries : IP67
- Dimensions : 1070 x 1035 x 3,1 mm
- Poids : 3,87 kg
Sécurité
Une tension proche de 50 V à vide impose de la rigueur : débranchez la charge avant chaque intervention, ne touchez jamais des contacts nus et recouvrez le module pendant les travaux de câblage. Employez des câbles et connecteurs adaptés au courant. Par vent fort, une surface aussi grande peut se comporter comme une voile : soignez la fixation et surveillez-la.
Entretien et stockage
Nettoyez avec de l’eau claire et un chiffon doux, sans produit agressif. Examinez régulièrement les points de fixation, les bords et le câble. Pour le ranger, stockez le module à plat dans un lieu sec, à l’abri des chocs, sans plier fortement sa surface.
