Een module met hoge spanning in plaats van hoge stroom
Bij hetzelfde vermogen van 190 W kunnen twee panelen sterk verschillende elektrische profielen hebben. Dit paneel valt op door een nullastspanning van 43,82 V en een stroom bij maximaal vermogen van slechts 5,25 A. Die combinatie interesseert wie zijn systeem ontwerpt rond de gekozen regelaar of omvormer: een hogere spanning verlaagt de stroom in de kabels, wat de keuze van de doorsnede over lange afstanden vergemakkelijkt.
Gebruik en configuratie

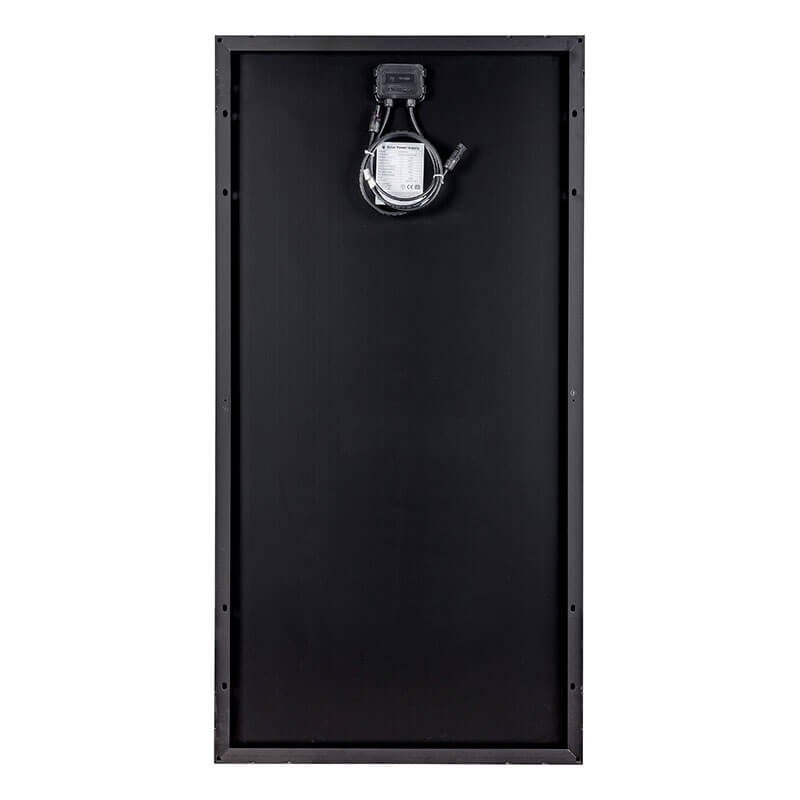

De module wordt aangesloten via haar MC4-connectoren. Tel voor elke serie- of parallelschakeling de spanningen en stromen op en vergelijk ze met de grenzen van het omzetapparaat: in serie worden de nullastspanningen opgeteld en juist die som mag niet worden overschreden, zeker bij koud en helder weer. Raadpleeg de handleiding van de regelaarfabrikant voor deze maxima. Wilt u later nog panelen toevoegen, noteer de cijfers dan nu, zodat de uiteindelijke opstelling binnen dezelfde grenzen blijft.
Voor een particulier
Een hut ver van de woning, een garage, een zonnepergola of een tuinwerkplaats: een hogere spanning beperkt de dikte van de kabels tussen dak en technische ruimte en maakt de kabelroute door muren en buizen eenvoudiger.
Voor een professional
Landbouwapparatuur, meetstations of buitenverlichting kunnen van dit profiel profiteren wanneer de afstand tot de regelaar groot is. Installateurs die meerdere identieke lijnen voorbereiden, vergelijken de gegevens gemakkelijk van de ene string met de andere.
Materialen en afmetingen

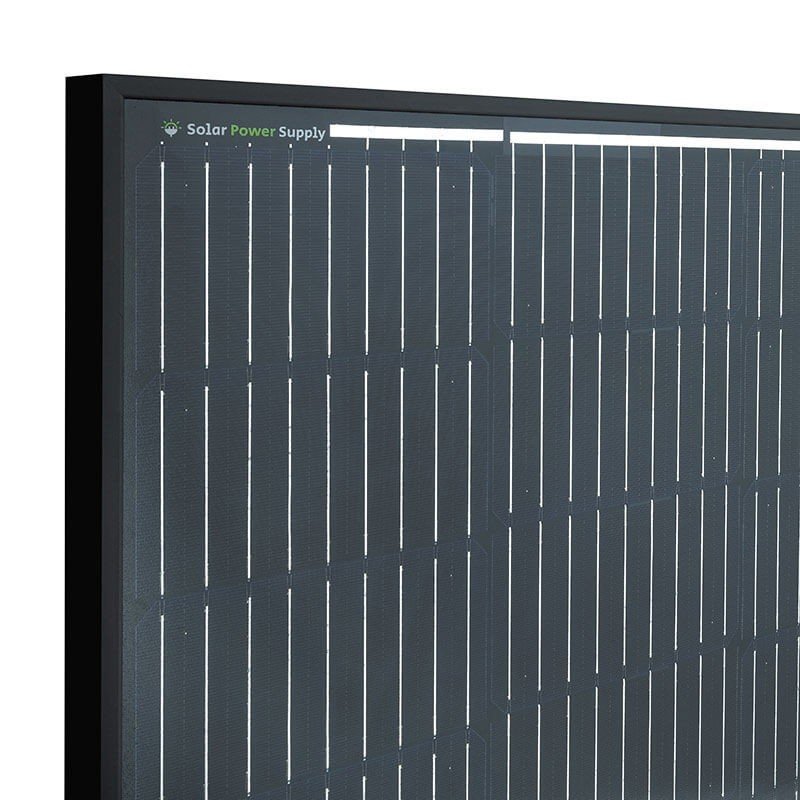

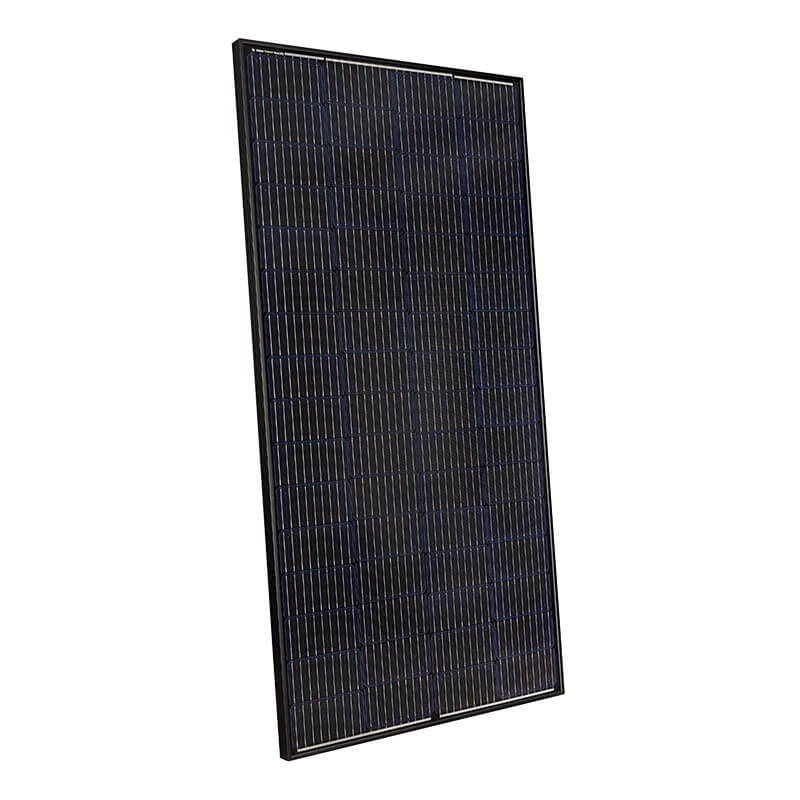

Het paneel combineert monokristallijne cellen met een rendement van 19,31% met gehard glas en een aluminium frame. Het meet 1396 x 705 x 35 mm en weegt 10,6 kg. De vermelde bescherming tegen weersinvloeden maakt het geschikt voor buitenopstelling en het stijve frame houdt het glas vlak zodra het paneel op zijn steun is vastgezet.
Wat dit model biedt
- Lagere stroom, dus minder veeleisende bekabeling.
- Middelgroot formaat, eenvoudig op rails te bevestigen.
- Celrendement van 19,31%.
- Gangbare MC4-connectoren.
Elektrische en fysieke kenmerken
- Vermogen: 190 W
- Cellen: monokristallijn, rendement 19,31%
- Nullastspanning (Voc): 43,82 V
- Stroom bij maximaal vermogen (Imp): 5,25 A
- Spanning bij maximaal vermogen (Vmp): 36,22 V
- Kortsluitstroom (Isc): 5,56 A
- Uitgang: MC4-connectoren
- Bescherming tegen weersinvloeden: ja
- Afmetingen: 1396 x 705 x 35 mm
- Gewicht: 10,6 kg
- Materiaal: aluminium frame en gehard glas
Voorzorgen bij de bekabeling
Een hogere spanning vraagt extra aandacht bij het hanteren: isoleer de uiteinden van niet-aangesloten kabels, werk uit de buurt van vocht en trek een connector nooit los onder belasting. Elke aansluiting op een huishoudelijk verdeelbord is voorbehouden aan een erkende installateur. Verwar dit model niet met de uitvoering in hetzelfde formaat met hogere stroom: de kenmerken zijn niet uitwisselbaar en een mix in één string kan het evenwicht van het systeem verstoren.
Onderhoud en opslag
Verwijder bladeren en stof met een zachte doek, schoon water en zo nodig een zachte borstel. Bewaar het tijdens de opslag droog en beschermd tegen stoten en stapel modules met beschermende tussenstukken. Controleer de connectoren op vuil vóór elke nieuwe aansluiting.
