Voor wie is een middelgroot paneel van 190 W bedoeld?

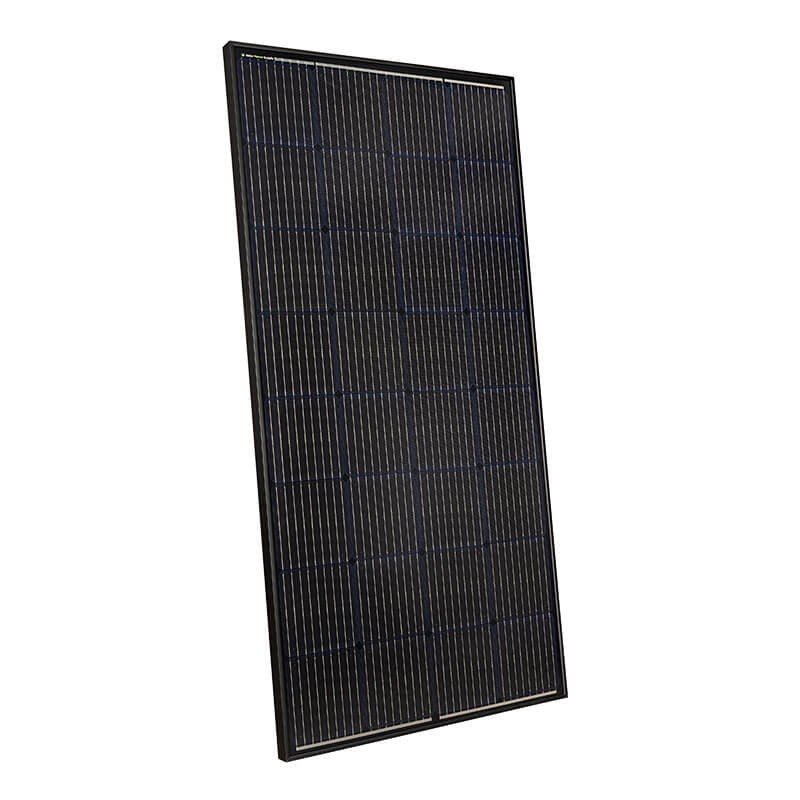

Tussen de kleine bijvulmodule en de grote dakplaat vindt het 190 W-paneel zijn plek waar het oppervlak beperkt is: het dak van een caravan of bestelwagen, een tuinhokje, een lessenaarsdak, een afgemeerde boot, een technische veranda. De afmetingen van 1396 x 705 mm zijn gemakkelijk onder te brengen en met 10,6 kg kunnen één of twee personen het hanteren. Het past bij wie een autonome installatie stap voor stap wil opbouwen en later identieke modules toevoegt.
Zo neemt u het in gebruik
Panelen van dit type worden gemonteerd op beugels, rails of een verstelbaar montageframe. Het aluminium frame van 35 mm dik biedt een stevige grip voor die bevestigingen. Houd met het volgende rekening:
- laat een luchtspleet onder de module vrij;
- vermijd de schaduw van een antenne, een schoorsteen of een tak;
- zet de kabels vast zodat ze niet over randen schuren;
- sluit de MC4-connectoren aan op een regelaar die voor de onderstaande elektrische waarden is gedimensioneerd.
Deze uitvoering heeft een spanning bij maximaal vermogen van 18,24 V bij een stroom van 10,42 A: een profiel met lage spanning en hoge stroom, waarvoor ruim bemeten kabels en een zorgvuldig gekozen regelaar nodig zijn. Controleer de verenigbaarheid met uw installatie voordat u extra materiaal aanschaft.
Voor thuisgebruik
Een goede keuze voor een tuinhuis, een bijgebouw of een recreatievoertuig.
Voor professioneel gebruik
Werfverlichting, signalisatie, kleine autonome apparatuur of een afgelegen post.
Ontwerp

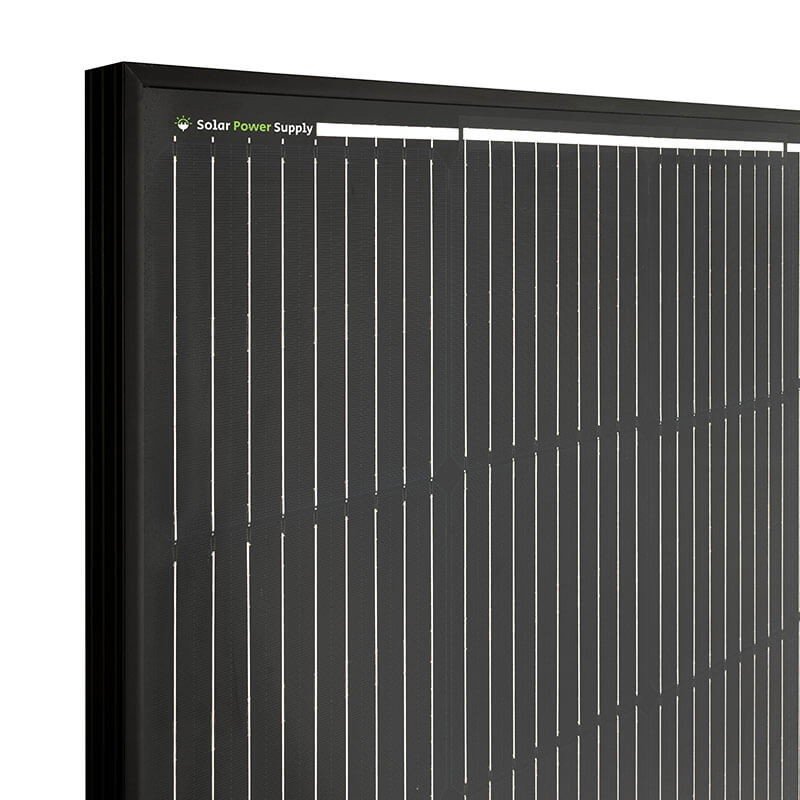

De monokristallijne cellen halen een rendement van 19,31%. De module bestaat uit een aluminium frame en gehard glas en wordt als beschermd tegen weersinvloeden omschreven. De uitgang gebruikt MC4-connectoren, zodat de bekabeling standaard blijft.
Voordelen
- Tussenformaat, eenvoudig onder te brengen.
- Gewicht van 10,6 kg, handiger dan een groot paneel.
- Uitbreidbaar met identieke modules.
- Gehard glas aan de voorzijde.
Technische gegevens
- Vermogen: 190 W
- Cellen: monokristallijn, rendement 19,31%
- Nullastspanning (Voc): 22,07 V
- Stroom bij maximaal vermogen (Imp): 10,42 A
- Spanning bij maximaal vermogen (Vmp): 18,24 V
- Kortsluitstroom (Isc): 11,04 A

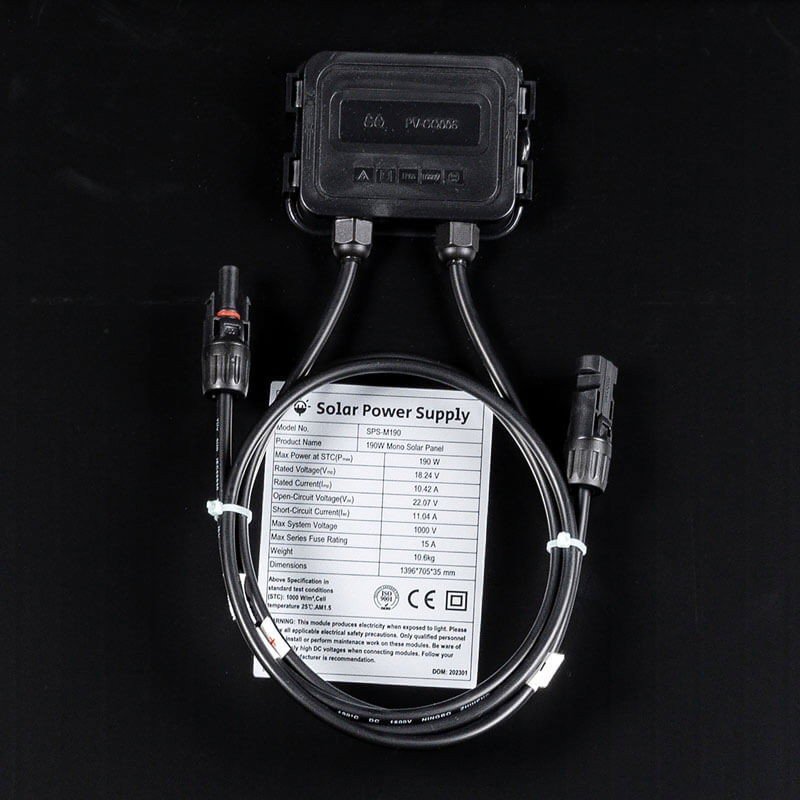

- Uitgang: MC4-connectoren
- Weerbestendig: ja
- Afmetingen: 1396 x 705 x 35 mm
- Gewicht: 10,6 kg
- Materiaal: aluminium frame en gehard glas
Voorzorgen
Zelfs bij bewolking levert een paneel spanning: ga voorzichtig met connectoren om en trek ze niet los onder belasting. Bij een kortsluitstroom van 11,04 A zouden te dunne kabels warm worden, dus kies een passende doorsnede en raadpleeg de handleiding van de fabrikant. Ga niet op het glas staan en leg er niets op.
Reinigen en bewaren
Schoon water en een zachte doek maken het glasoppervlak schoon. Controleer af en toe de bevestigingen en de staat van de kabels. Bewaar het paneel voor de montage overdekt, rechtopstaand en vastgezet of plat op een schone ondergrond, en draag het aan het frame in plaats van aan de kabels.
