De rol van een MPPT-regelaar in een zonnesysteem
Tussen de panelen en de accu regelt de laadregelaar het laden, zodat de opgewekte energie gecontroleerd bij de accu aankomt. De SUNBEAMSystem MoonRay 160 hoort bij de familie van MPPT-regelaars: de naam verwijst naar optimalisatie bij schaduw (Shadow Optimized) en een constructie voor buitenomstandigheden (WeatherMax). Hij is bedoeld voor kleine systemen op 12 V of 24 V.
Waar komt hij van pas?
Bestelbus, camper en boot
Op een recreatievoertuig volstaan vaak één paneel of twee in serie geschakelde panelen om de leefaccu op peil te houden. Voorbijgaande schaduw van takken, antennes of tuigage komt daar vaak voor, vandaar het belang van de schaduwoptimalisatie.
Tuinhuis, hut en off-grid opstellingen
Om een schuurtje te verlichten of een kleine pomp te voeden beheert deze regelaar een 12 V- of 24 V-accu met het hieronder vermelde zonnevermogen. Ook professionals die afgelegen meetpunten of losstaande signalisatie uitrusten, vinden hier een compact onderdeel.
Ontwerp

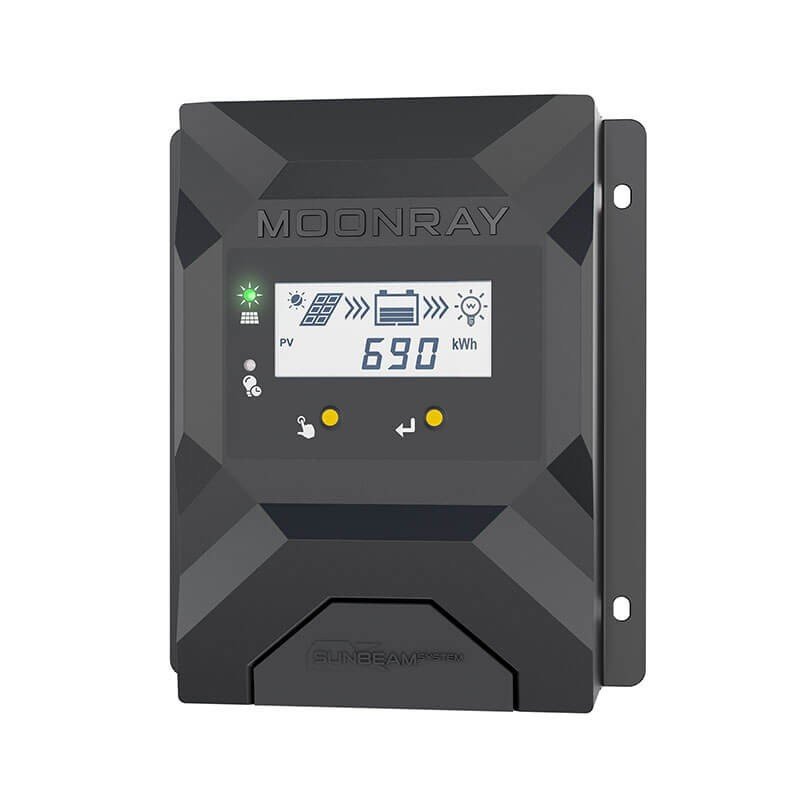

De kunststof behuizing meet 172 x 139 x 44 mm en weegt 0,6 kg. Beschermingsgraad IP 33 betekent niet dat hij in de stromende regen mag blijven staan: kies een beschutte, droge en geventileerde plek. Het eigen verbruik van minder dan 12 mA beperkt de belasting van de accu wanneer de panelen niets leveren.
Montage
- Bevestig de behuizing op een vlak oppervlak, ver van warmtebronnen.

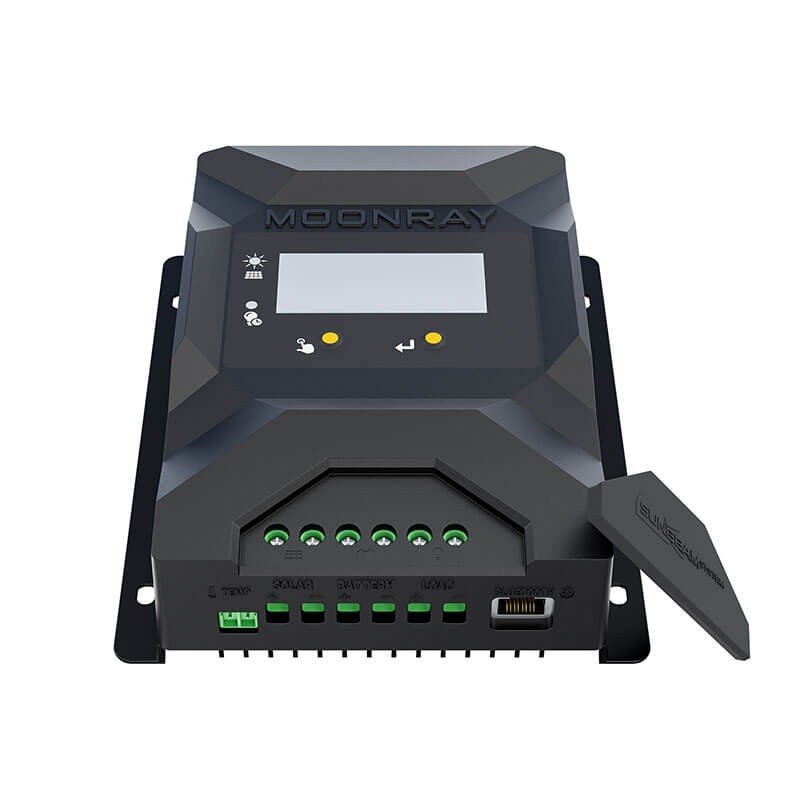

- Sluit eerst de accu aan en daarna de panelen, met inachtneming van de polariteit en de kabeldoorsnedes uit de handleiding.
- Controleer of de paneelspanning onder de ingangswaarde van 45 V blijft.

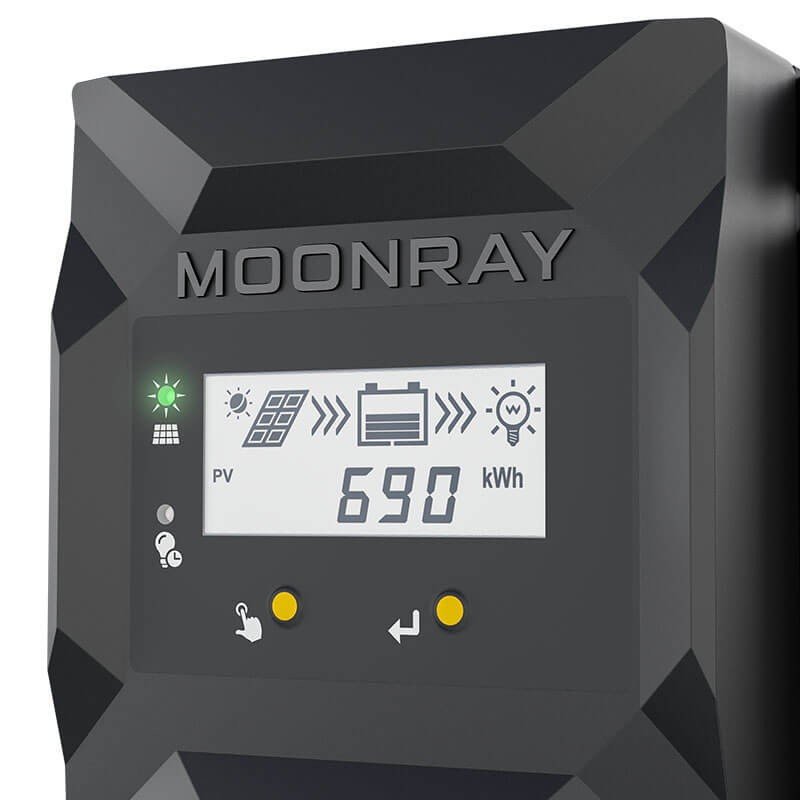

- Controleer het display of de led’s nadat de spanning erop staat.
Laat een installatie die aan een woonnet of aan een voertuig met onduidelijke bekabeling hangt door een erkend installateur uitvoeren.
Sterke punten
- Geschikt voor 12/24 V-accu’s.
- Tot 160 W aan panelen bij 12 V en 320 W bij 24 V.
- Laag eigen verbruik en een gewicht van 0,6 kg.
Technische gegevens
- Merk: SUNBEAMSystem
- Type: MPPT-laadregelaar
- Nominale laadstroom: 11 A
- Accuspanning: 12/24 V
- Nominaal zonnevermogen bij 12 V: 160 W
- Nominaal zonnevermogen bij 24 V: 320 W
- Eigen verbruik: < 12mA
- Beschermingsgraad: IP 33
- Afmetingen: 172 x 139 x 44 mm
- Gewicht: 0,6 kg
- Materiaal: kunststof
- Uitgang: 12V/160W – 24V/320W
- Ingang: 45 V
Veiligheid
Panelen die licht ontvangen, leveren voortdurend stroom: isoleer de kabels en koppel ze niet los onder belasting. Gebruik kabels met een geschikte doorsnede, voorzie elke verbinding van een beveiliging volgens de handleiding en overschrijd de opgegeven ingangswaarden niet.
Onderhoud
Stof de behuizing droog af, controleer regelmatig of de klemmen vast zitten en niet geoxideerd zijn, en bewaar de regelaar na demontage uit de buurt van vocht. Voor elk seizoen van intensief gebruik, zoals de start van het kampeerjaar, loont het de moeite de handleiding opnieuw door te nemen en elke kabel op schuurplekken te controleren, want trillingen in een voertuig kunnen verbindingen langzaam losmaken.
