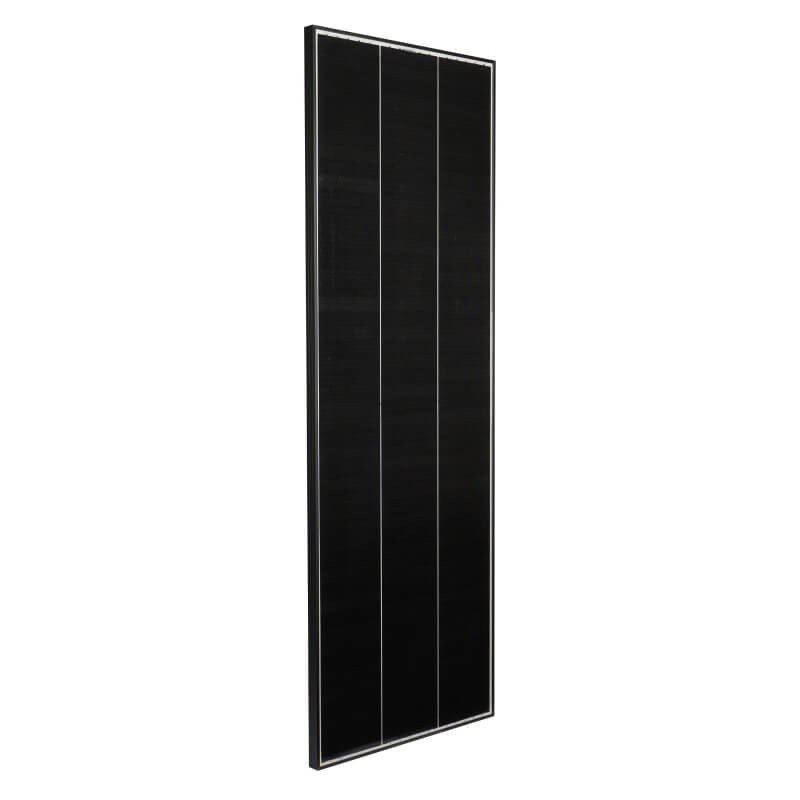

Een zwart, langgerekt paneel voor smalle daken
De SOLA Frame zwart van Wattstunde levert 165 W in een frame van 1546 x 530 x 30 mm. Die gestrekte vorm past op lange, smalle plekken: de imperiaal van een ingerichte bestelwagen, de rand van een plat dak, het dek van een kleine zeilboot of het platte dak van een tuinhuis. De donkere kleur valt gemakkelijk weg op een ondergrond die al donker is.
Mogelijke toepassingen
Thuis kan de module een klein autonoom systeem voeden, bijvoorbeeld de verlichting en het opladen van apparaten in een recreatievoertuig. Professioneel kan ze een infozuil, een veldsensor of bouwplaatsverlichting op een accu van stroom voorzien. De werkelijke opbrengst hangt zoals altijd af van oriëntatie, hellingshoek en zonneschijn.
Celtechnologie
Het paneel gebruikt monokristallijne shingle-cellen met een opgegeven rendement boven 22%. Bij dit ontwerp overlappen de cellen elkaar licht in plaats van door brede openingen gescheiden te zijn, wat een gelijkmatig oppervlak oplevert. Het paneel wordt als waterdicht omschreven en met 10,0 kg is het nog goed hanteerbaar voor twee personen.
Montage en bekabeling
Zoek de zonnigste zone en maak ze vrij van obstakels. Het smalle frame van 30 mm wordt bevestigd met steunen of hoeken die bij uw dak passen; controleer het draagvermogen van het oppervlak en vermijd bevestigingen die een gevoelige zone doorboren zonder zorgvuldige afdichting. De uitgang is van het type MC4: kies MC4-verlengkabels met voldoende doorsnede en controleer of uw laadregelaar de nullastspanning van 32,50 V aankan. Elke koppeling met een woninginstallatie laat u over aan een bevoegd installateur.
- Houd kabels uit de buurt van scherpe randen en hete plekken.
- Laat het paneel losgekoppeld tijdens bekabelingswerk.
- Sluit de regelaar aan vóór de module.
Sterke punten
Afgaand op de specificaties combineert dit model een hoog rendement met een smal, langgerekt formaat. Het heeft een uniform uiterlijk en kan worden geplaatst waar een breder paneel niet past. De MC4-connector maakt uitbreiding van het systeem eenvoudig.
Technische fiche
- Vermogen: 165 W
- Nullastspanning (Voc): 32,50 V
- Spanning bij maximaal vermogen (Vmp): 37,30 V
- Stroom bij maximaal vermogen (Imp): 6,05 A
- Kortsluitstroom (Isc): 6,43 A
- Cellen: monokristallijn shingle, rendement boven 22%
- Uitgang: MC4
- Waterdicht: ja
- Afmetingen: 1546 x 530 x 30 mm
- Gewicht: 10,0 kg
Veiligheidsmaatregelen
Zodra het paneel licht ontvangt, staat er spanning op: raak blote contacten niet aan en koppel een connector niet los terwijl hij belast is. Overschrijd de elektrische waarden uit de tabel niet, oefen geen druk uit op het glas en klim nooit op een dak bij nat of winderig weer.
Onderhoud en opslag
Reinig het oppervlak met water en een zachte spons, bij voorkeur op de koelere uren van de dag. Controleer regelmatig de bevestigingen, connectoren en kabel. Neemt u het paneel af, bewaar het dan in een droge ruimte, beschermd tegen stoten en zonder iets bovenop te stapelen.
