Een compacte regelaar voor kleine autonome installaties

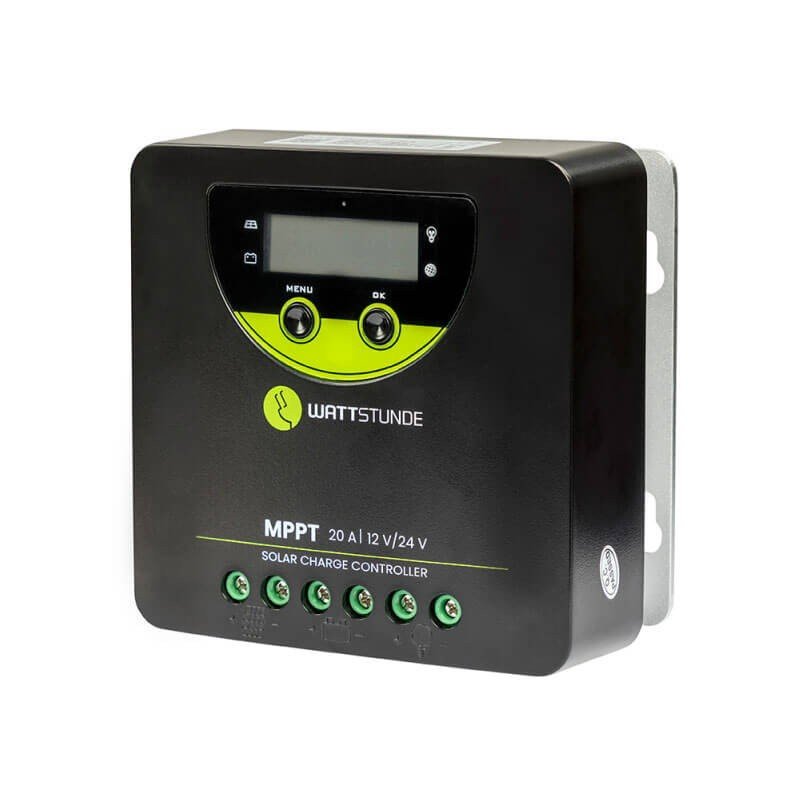

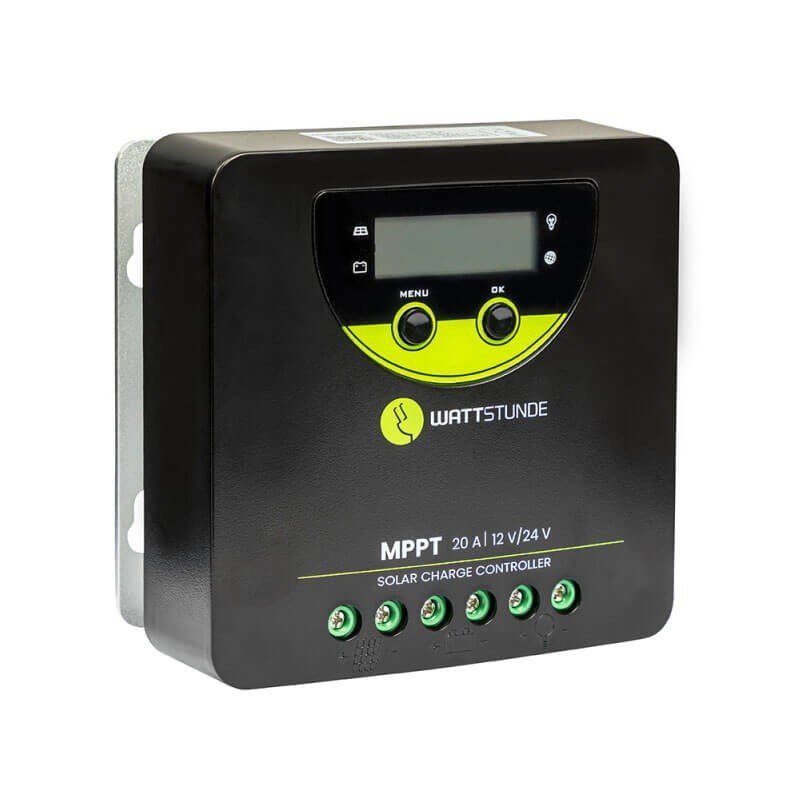

Deze MPPT-regelaar van Wattstunde wordt tussen de zonnepanelen en de accu geplaatst en stemt de spanning van het zonneveld voortdurend af op die van de opslag. Zo krijgt de accu de energie die de panelen op dat moment echt kunnen leveren. De regelaar geeft een laadstroom van 20 A en bepaalt zelf of de accubank op 12 V of 24 V werkt. Door het kleine formaat past hij goed in een ingerichte camper, een zeilboot, een tuinhuis of een afgelegen schuilplaats zonder stroomnet.
Wie gebruikt hem en waarvoor
Een particulier voedt er verlichting, een waterpomp of kleine apparaten in een chalet mee. Een ambachtsman, landbouwer of terreinbeheerder kan hem inbouwen in een meetkast, een infozuil of een werkplek ver van het stopcontact. In beide gevallen moet het vermogen van het zonneveld binnen de hieronder vermelde grenzen blijven.
12 V of 24 V: hoe kiezen
De regelaar werkt met beide spanningen, zodat je de installatie later kunt uitbreiden. Een 12 V-systeem verwerkt tot 260 W aan panelen; bij 24 V loopt dat op tot 520 W. Bij gelijk vermogen verlaagt een 24 V-accu de stroom in de kabels, wat de dimensionering eenvoudiger maakt.
Ontwerp en constructie

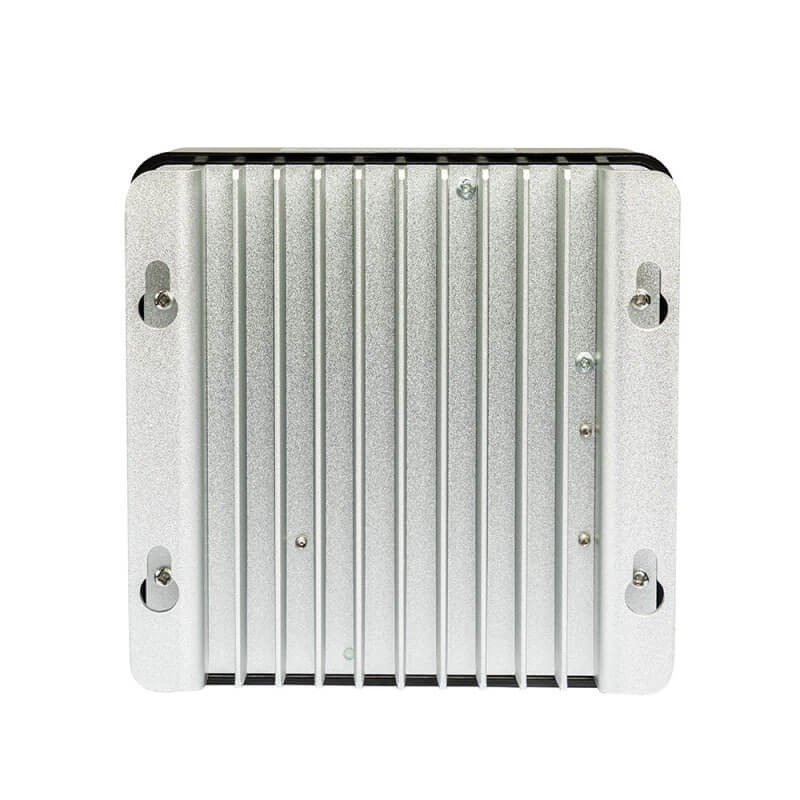

De behuizing meet 136,6 x 136,6 x 67,1 mm en weegt 830 g, een formaat dat in een bergruimte, een technische kast of een wandbehuizing past. De beschermingsklasse IP32 wijst op beperkte bescherming: houd het toestel uit de buurt van regen, spatwater en condensatie en monteer het binnen of in een gesloten kast. Het eigen verbruik van maximaal 12 mA is bescheiden voor elektronica die permanent aangesloten blijft.
Plaatsing en aansluiting

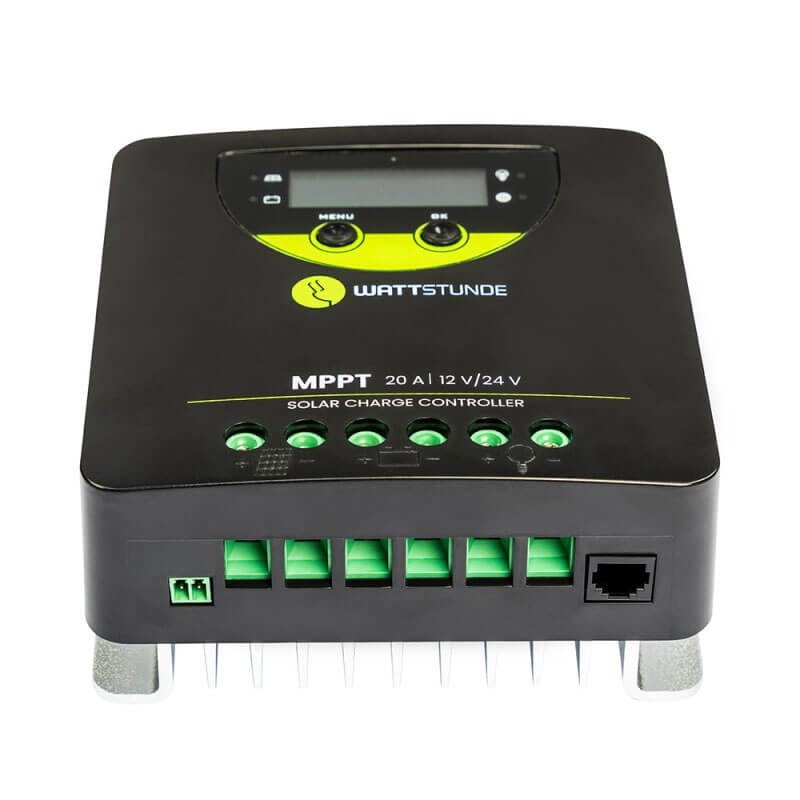

Kies een droge, vlakke plek dicht bij de accu zodat de vermogenskabels kort blijven, en laat vrije lucht rond de behuizing. Volg de aansluitvolgorde uit de handleiding van de fabrikant, meestal eerst de accu en daarna de panelen, en overschrijd de ingangsspanning van 90 V nooit. Houd er rekening mee dat de spanning van de panelen bij koud weer stijgt. De keuze van kabels en beveiligingen en elke koppeling met een huishoudelijk net laat je over aan een erkend installateur.
Sterke punten van dit model
- Automatische herkenning van een 12 V- of 24 V-systeem.
- Laadstroom van 20 A voor kleine en middelgrote zonnevelden.
- Gewicht van 830 g en een klein formaat.
- Laag eigen verbruik, hoogstens 12 mA.
Technische gegevens
- Merk: Wattstunde
- Laadstroom: 20 A
- Systeemspanning: 12/24 V, automatische keuze
- Ingang: 90 V
- Nominaal PV-vermogen: 260 W bij 12 V, 520 W bij 24 V
- Uitgang: 12 V/260 W en 24 V/520 W
- Eigen verbruik: ≤12 mA
- Beschermingsgraad: IP32
- Afmetingen: 136,6 x 136,6 x 67,1 mm
- Gewicht: 830 g
Veiligheid, onderhoud en opslag
Schakel de panelen en de accu af voor je ingrijpt, draai de klemmen goed vast en gebruik kabels die geschikt zijn voor een stroom van 20 A. Een belicht zonneveld levert spanning, ook wanneer je de connectors vastneemt: dek de panelen af of werk voorzichtig. Controleer af en toe de kabelschoenen en stof de behuizing droog af. Bewaar je het toestel, kies dan een droge plek met een gematigde temperatuur.
