Een aansluitdoos voor bekabeling op maat

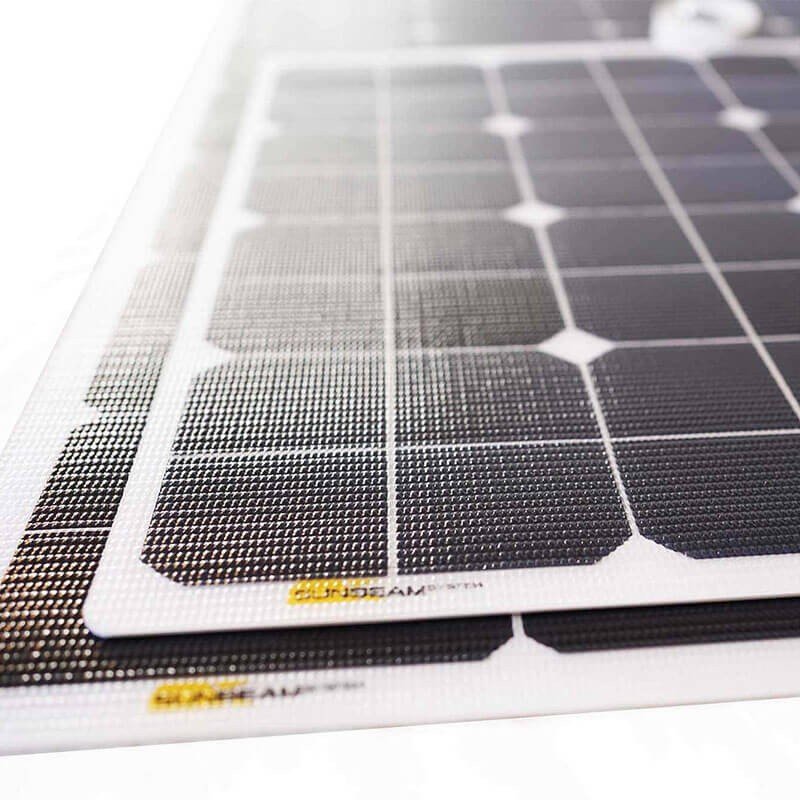

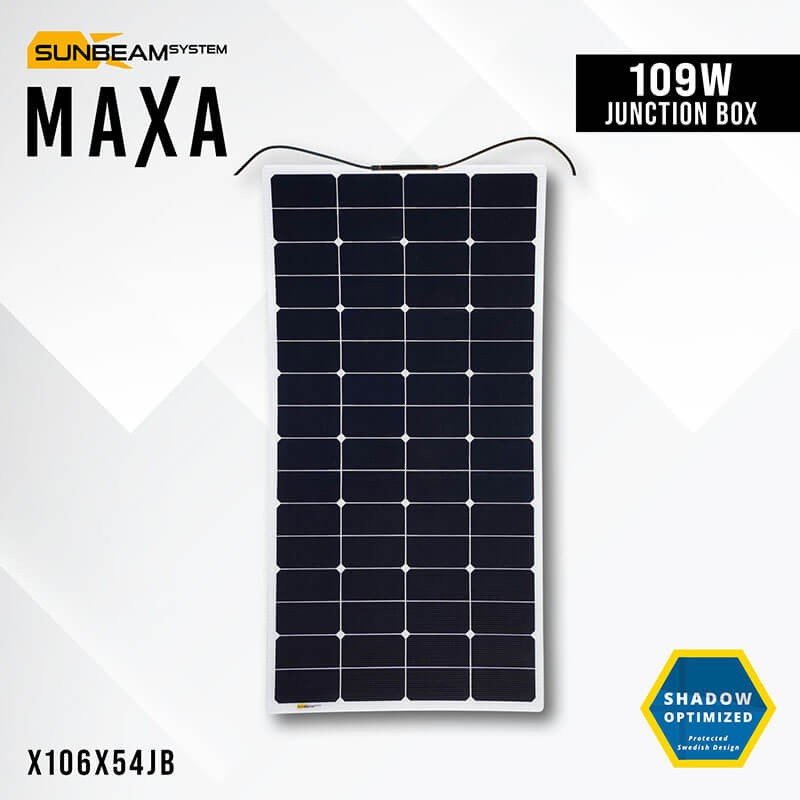

Deze SUNBEAMsystem Maxa verschilt van de versie met platte kabel in de manier van aansluiten: de stroom komt uit een aansluitdoos met twee kabels van 0,7 m. Dat is handig voor wie de kabelroute zelf wil bepalen, bijvoorbeeld door de geleider door een wartel te voeren of te verlengen met zonnekabel van een passende doorsnede. De module van 109 W hoort bij de flexibele panelen en gebruikt monokristallijne Sunpower-cellen met een opgegeven rendement van 22,3%.
Waar het van pas komt
Een schipper voedt er de boordelektronica mee, een reiziger met een omgebouwd busje laadt de leefaccu, een tuinier voorziet een afgelegen schuurtje zonder stopcontact van stroom. Voor professionals past het op een klein technisch voertuig of een zelfstandig meetstation, zolang de gekozen regelaar de elektrische waarden van de module aankan. Omdat de uitgang een doos is en geen kant-en-klare stekkerkabel, loont het om vooraf op te schrijven welke connectoren en kabellengtes u nodig hebt. Zo voorkomt u dat u halverwege de montage onderdelen mist of te kort zit.
Waarom een aansluitdoos in plaats van een platte kabel
Met een aansluitdoos bepaalt u waar de uitgang komt en blijven plus- en mingeleider duidelijk gescheiden. De kabeldoorvoer vraagt wel aandacht voor waterdichtheid. De gegevens vermelden geen beschermingsgraad, dus raadpleeg de handleiding van de fabrikant voordat u het paneel langdurig aan regen of buiswater blootstelt.
De installatie voorbereiden
- Bepaal waar module en laadregelaar komen, zodat de kabels van 2 x 0,7 m niet strak staan.
- Is de afstand groter, voorzie dan een verlengkabel met een doorsnede die bij een stroom van 5,92 A past.
- Bevestig de module volgens de aanwijzingen van de fabrikant; dit model heeft geen bevestigingsogen.
- Sluit eerst de regelaar op de accu aan en daarna de module op de regelaar.
Een koppeling met het huisnet is werk voor een bevoegd installateur.
Belangrijkste punten
- Uitgang via aansluitdoos, handig voor eigen bekabeling.
- Een vermogen van 109 W voor kleine zelfvoorzienende systemen.
- Monokristallijne Sunpower-cellen.
Technische gegevens
- Vermogen: 109 W
- Type zonnecellen: monokristallijn Sunpower (22,3% rendement)
- Open-klemspanning (Voc): 21,70 V
- Spanning bij maximaal vermogen (Vmp): 18,43 V
- Stroom bij maximaal vermogen (Imp): 5,92 A
- Kortsluitstroom (Isc): 6,29 A
- Uitgang: Junction Box (2 x 0,7 m)
- Bevestigingsogen: nee
Afmetingen en gewicht staan niet in de aangeleverde gegevens; raadpleeg de handleiding van de fabrikant voordat u de plek vastlegt.
Voorzorgen en onderhoud
Zodra er licht op valt, levert de module spanning; isoleer de kabeluiteinden zolang ze niet zijn aangesloten. Controleer of de regelaar de open-klemspanning van 21,70 V verdraagt. Kijk af en toe naar de doos en de kabels: een gebarsten mantel of een losse klem moet meteen worden hersteld. Reinig het oppervlak met helder water en een zachte doek en bewaar de module vlak en droog als u hem niet gebruikt.
